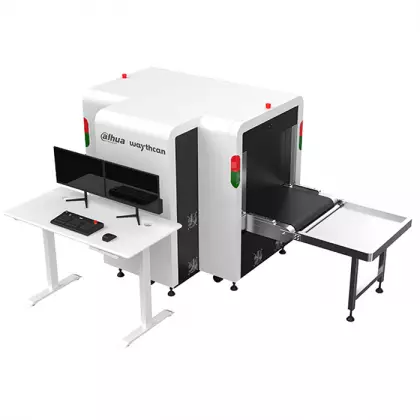

ISC-M6550D
ISC-M6550D - это интеллектуальная система для досмотра багажа — это новейшее устройство, использующее рентгеновское излучение для быстрого досмотра багажа и товаров без вскрытия упаковки.
Обзор системы
В интроскопе используется усовершенствованная система обнаружения рентгеновских изображений, которая объединяет полупроводниковые детекторы, технологию цифровой обработки изображений и технологию компьютерного отображения изображений, предоставляет пользователям эффективную, надежную и высококачественную систему обработки изображений с сервисными функциями. Устройство имеет большой объем жесткого диска, способного хранить изображения высокой четкости. Система поддерживает множество функций: распознает запрещенные объекты, подает сигнал тревоги при обнаружении опасных и запрещенных предметов, поддерживает функцию взаимосвязи человека с его багажом. Схема работы проста и удобна для пользователя.
Интеллектуальная рентгенотелевизионная установка предназначена для досмотра багажа на железнодорожных станциях, в аэропортах, станциях метро, автовокзалах, в государственных учреждениях, выставочных центрах и т.д.
Особенности системы
- Использует рентгеновские лучи для создания изображений упакованных предметов, проходящих по конвейерной ленте, проверяя форму и размер упакованных предметов
- Отображает отсканированное изображение в улучшенном качестве
- Алгоритмы ИИ позволяют распознавать запрещенные предметы по двум срезам
- Поддерживает режим проверки безопасности и режим видеонаблюдения
- Распознает опасные и запрещенные предметы на отсканированных изображениях
- Возможна установка уровней опасности для подозрительных предметов: привязка сигнала тревоги, голосовые сообщения, звуковая и световая сигнализации, остановка конвейерной ленты
- Отображает наложение индикации на подозрительные объекты. Окно наложения индикации перемещается вместе с изображением багажа
- Все результаты обнаружения могут быть сохранены и сгенерированы в виде отчетов, которые можно искать и экспортировать в соответствии с уровнем опасности и временем
- 2 встроенные камеры, которые следят за входом и выходом багажа и процессом досмотра
- Возможность добавить IP-камеру по питанию PoE для живого видео, хранения и воспроизведения. Камеры контролируют всю проверку безопасности
- Аварийные сигналы инициируются системными ошибками, такими как отсутствие жесткого диска, ошибка хранения, конфликт IP-адресов и конфликт MAC-адресов
- Поддерживает управление пространством для хранения жестких дисков и расширенные возможности управления, такие как конфигурация RAID (RAID0/1/5); обеспечивает безопасность данных
- Поддерживает управление группами пользователей и настройку нескольких полномочий; поддерживает пользовательскую функцию, настройку разрешений и паролей
- Наличие функций поиска активных пользователей, автодиагностики, обновление ПО и журналирование
Функции
Распознавание опасных предметов
Система применяет алгоритм Dahua для анализа рентгеновских изображений багажа и выявления опасных предметов, таких как ножи, жидкости в бутылках, аэрозольные баллончики, пистолеты и зажигалки. Система также отслеживает опасные предметы, которые будут помечены разными цветами для обозначения уровней опасности.
Улучшение рентгеновского изображения
Применяя алгоритм Dahua, происходит улучшение изображения багажа с помощью различных эффектов, чтобы операторы могли лучше анализировать элементы. Функции улучшения включают цветное/черно-белое, локальное улучшение, суперулучшение, улучшение краев, сканирование изображения, индикация органических веществ, металла, инверсию, высокое и низкое энергетическое улучшение. Оповещение об угрозе плотности Z7 /Z8/Z9, предупреждение высокой плотности, вертикальное отражение, псевдоцвет и многое другое
Рендеринг рентгеновского изображения
Используется алгоритм Dahua для рендеринга изображений багажа и его содержимого, отображаются формы и материалы, из которых они изготовлены. Визуализированные изображения отражают степень поглощения рентгеновского излучения и состав материала. Чтобы лучше идентифицировать опасные предметы, сканируемые объекты будут разделены на органические вещества, смеси и неорганические вещества и отмечены оранжевым, зеленым и синим цветом соответственно, в зависимости от их состава.
Непрерывное сканирование
Непрерывно сканирует багаж и отображает содержимое, даже если система перезагружается после остановки.
Видеовыход
Отображает изображения в режиме видеонаблюдения и в режиме досмотра.
Статистика обнаружения
Все результаты обнаружения могут быть сохранены и сгенерированы в виде отчетов, которые можно искать и экспортировать в соответствии с уровнем опасности и временем.
Взаимосвязь человека с его багажом
В комплекте камера входа и камера выхода. Система поддерживает запись в реальном времени, а также предлагает хранение и поиск связи между людьми и их багажом.
Защита безопасности
Рентгеновская защита выше международного стандарта. Мощность дозы утечки составляет менее 0,9 мкЗ/ч.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
|
Система |
|
|
Процессор |
4-ядерный процессор Intel |
|
Оперативная память |
8 Гбайт |
|
Операционная система |
Встроенная ОС Linux |
|
Интерфейс пользователя |
Локальный интерфейс (все функции), веб-интерфейс |
|
Основные параметры |
|
|
Размеры туннеля |
650 мм × 500 мм |
|
Генератор рентгеновского излучения |
Двухсторонний |
|
Анодное напряжение рентгеновской трубки |
160 кВ |
|
Охлаждение рентгеновской трубки |
Замкнутый контур масляного охлаждения с принудительной вентиляцией |
|
Разрешающая способность (проволока) |
Ø 0.1 мм (калибр 38 AWG) |
|
Проникающая способность (сталь) |
36 мм |
|
Доза рентгеновского излучения |
≤0.9 мкЗв/ч (мкГр/ч) |
|
Уровень шума |
≤65 дБ |
|
Скорость конвейера |
0.2 м/с |
|
Высота конвейера |
примерно 663 мм |
|
Максимальная нагрузка конвейерной ленты |
200 кг |
|
Утечка тока |
≤0.25 мА |
|
Видеоаналитика |
|
|
Просмотр |
Отображение в реальном времени рентгеновского и обычного изображения багажа; интеллектуальное распознавание предметов; одновременное отображение в двух плоскостях |
|
Распознавание предметов |
Индикация распознанных предметов, которая перемещается вместе с ними на изображении |
|
Распознаваемые предметы |
22 типа: пистолет, петарда, аэрозольный баллончик, нож, топор, ножницы, жидкость для зажигалок, лак для ногтей, стеклянная бутылка, термос, пластиковая бутылка, наручники, дубинка, кастет, зажигалка, инструменты, электроника, внешний аккумулятор, ноутбуки и зонтики |
|
Уровни угрозы |
Высокий риск, предупреждение, безопасно (поддерживается конфигурирование пользовательского уровня в соответствие с типами предметов) |
|
Тревожные реакции |
Переключение тревожного выхода, голосовое сообщение, передача тревоги в программную платформу и сообщение на экране настраиваются в зависимости от уровня угрозы |
|
Хранение изображений |
Хранится до 1 млн. изображений с информацией об уровне угрозы и типах обнаруженных предметов; возможен просмотр как исходных, так и обработанных изображений |
|
Изображения багажа |
Поиск, воспроизведение и экспорт изображений багажа и связанного видео с фильтром по времени, типам предметов и т. д. |
|
Отчеты |
Подготовка и экспорт отчетов по времени и типам предметов |
|
Копирование |
USB, сеть |
|
Производительность |
|
|
Автодиагностика |
Автоматически обнаруживает системные сбои и выводит коды ошибок |
|
Функции обработки изображения |
Цветной/черно-белый режим, локальное улучшение, супер-улучшение, усиление краев, сканирование изображения, индикация органики, индикация металлов, смешанная индикация, инверсия, высокоэнергетическое улучшение, низкоэнергетическое улучшение, осветление, затемнение, тревога по плотности материала Z7/Z8/Z9, тревога при высокой плотности материала, наложение видеоаналитики, вертикальный поворот, псевдоцвета и т. д. |
|
Воспроизведение изображений |
Поддержка воспроизведения 30 изображений |
|
Увеличение изображений |
Максимально 64-кратное увеличение рентгеновского изображения. Позиционирование центральной точки увеличения мышью или клавишами со стрелками. |
|
Диагностика устройств |
Поддержка диагностики ключевых компонентов, таких как рентгеновский детектор, двигатель, ИК-датчики и специальная клавиатура |
|
Конфигурирование |
Конфигурирование основных функций, конфигурирование отображения (вертикальный поворот, максимальное увеличение), конфигурирование режима сканирования (сканирование в обоих направлениях, сканирование в прямом направлении, сканирование в обратном направлении, постоянное сканирование и режим энергосбережения), конфигурирование счетчика багажа и конфигурирование привязки багажа к человеку |
|
Базовые параметры |
|
|
Видеовыходы |
2 DVI (1920×1080 @ 60 Гц) |
|
Мониторы |
2 с диагональю 21.5" |
|
IP-каналы |
12 (разрешение до 8 Мп); 8 IP-видеокамер + 4 PoE (2 PoE по умолчанию) |
|
Сжатие |
H.265, H.264, PCM, MPEG-4 |
|
Внутренние накопители |
До 4 накопителей SATA объемом до 10 Тбайт каждый, 1 жесткий диск объемом 4 Тбайт по умолчанию |
|
Управление хранением |
Одиночный режим; RAID 0/1/5 (рекомендуются диски корпоративного уровня); глобальный режим горячего резерва |
|
Ethernet |
1 RJ-45 (10 Мбит/с, 100 Мбит/с, 1000 Мбит/с), 4 RJ-45 (PoE, 10 Мбит/с, 100 Мбит/с) |
|
Сетевые протоколы |
HTTP, HTTPS, TCP/IP, UDP, RTSP, IPv4, NTP, DHCP, DNS, IP-фильтр, поиск в сети (поддержка IP-видеокамер Dahua, DVR, NVS…) |
|
Совместимость |
ONVIF, SDK… |
|
Интерфейсы |
|
|
RS-232 |
1 (для клавиатуры) |
|
Выходы питания |
2 (для мониторов) |
|
USB |
2 USB 3.0 |
|
Видеовыходы |
2 DVI |
|
Кнопки экстренной остановки |
2 (на установке), 1 (на специальной клавиатуре) |
|
Кнопка питания |
1 (на верхней панели установки) |
|
Главный переключатель |
1 (на клавиатуре) |
|
Индикация |
На установке: Индикатор питания: горит зеленым при работе установки и мигает при обновлении программного обеспечения или при ошибке Индикатор рентгеновского излучения: горит красным при включении рентгена, погашен при выключении На специальной клавиатуре: Индикатор главного переключателя: горит зеленым, когда переключатель включен, погашен, когда переключатель выключен Индикатор кнопки питания: горит зеленым, когда нажата кнопка питания на специальной клавиатуре; погашен, когда установка выключена Индикаторы нажатия клавиш: загораются зеленым при нажатии клавиш Индикатор рентгеновского излучения: горит красным при включении рентгена, погашен при выключении |
|
Физические параметры |
|
|
Питание |
220 В ~ 240 В (AC), 50/60 Гц 100 В ~ 130 В (AC), 50/60 Гц (опционально) |
|
Потребляемая мощность |
700 Вт (обычно) 1.5 кВт (максимально) |
|
Интеллектуальный контроль температуры |
Мониторинг температуры системной платы и жесткого диска с автоматическим управлением скоростью вентилятора для стабильной и бесшумной работы |
|
Рабочая температура |
0°C ~ +45°C |
|
Рабочая влажность |
0% ~ 95% (без конденсата) |
|
Температура хранения |
-20°C ~ +70°C |
|
Влажность хранения |
0% ~ 95% (без конденсата) |
|
Размеры |
2319 мм × 1294 мм × 1435 мм 2490 мм × 1478 мм × 1618 мм (в упаковке) |
|
Масса |
Нетто: 600 кг Брутто: 850 кг |
|
Установка |
Напольная |
|
Размеры консоли |
1276 мм × 376 мм × 200 мм (в упаковке) |
|
Масса консоли |
Брутто: 38.5 кг |
