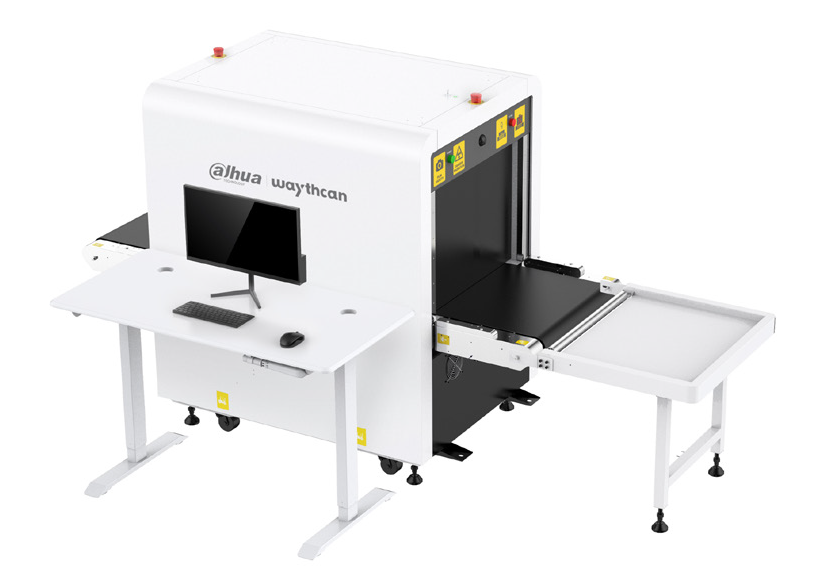

ISC-M6550A
Обзор системы
В Интроскопе M6550А используется усовершенствованная система обнаружения рентгеновских изображений, которая объединяет полупроводниковые детекторы, технологию цифровой обработки изображений и технологию компьютерного отображения изображений, чтобы предоставить пользователям эффективную, надежную и высококачественную систему обработки изображений. Система может хранить несколько изображений высокой четкости и обеспечивать надежное распознавание и предупреждение об опасных предметах, ассоциацию человека и багажа, улучшение изображения, расширение сети, автоматическое обслуживание и другие функции. Система также имеет простой и удобный дизайн для удобной и быстрой работы пользователя.
Особенности системы
- В Системе используются рентгеновские лучи для создания изображений упакованных предметов, проходящих через конвейерную ленту, и проверяет форму и размер упакованных предметов.
- Система отображает изображения пакетов с улучшенными эффектами, такими как
- улучшение проникновения, суперулучшение, оповещение о высокой плотности и
- сканирование изображения.
- Режим досмотра и режим видеонаблюдения.
- Система распознает опасные предметы, такие как ножи, жидкости в бутылках, аэрозольные баллончики, пистолеты и зажигалки по отсканированным изображениям.
- Возможна установка уровней опасности для подозрительных предметов и связь сигнала тревоги, голосовая оперативная, звуковая и световая сигнализация и остановка конвейерной ленты.
- Система отображает наложение AI (интеллектуальный алгоритм) на подозрительных объектах. Окно наложения AI перемещается с пакетом.
- Все результаты обнаружения могут быть сохранены и сгенерированы в виде отчетов, которые можно искать и экспортировать в зависимости от уровня опасности и времени.
- 2 встроенные камеры, которые соответственно следят за входом и выходом из туннеля и процесса досмотра упаковки.
- Возможность добавить обычную сетевую камеру для живого видео, хранения и воспроизведение. Камеры следят за всей проверкой безопасности.
- Аварийные сигналы инициируются системными ошибками, такими как отсутствие жесткого диска, ошибка хранения, конфликт IP адресов и конфликт MAC.
- Управление пространством на жестком диске.
- Управление группами пользователей и настройка нескольких полномочий; стандартные функции, разрешение и конфигурация пароля.
- Управление эксплуатацией и обслуживанием системы, например диагностика, журнал и онлайн-поиск пользователей, а также обновление устройства.
Функции
Генерация рентгеновского изображения
Система применяет алгоритм Dahua для создания изображений пакетов и их содержимого, отображая их форму и размер материала. Сгенерированные изображения отражают степень поглощения рентгеновского излучения.
Улучшение изображения рентгеновского пакета
Система применяет алгоритм Dahua и улучшает изображения пакетов с помощью различных эффектов, чтобы операторы могли лучше анализировать элементы. Функции улучшения включают цветное/черно-белое, локальное улучшение, суперулучшение, усиление краев, сканирование изображения, инверсию, высокоэнергетическое улучшение, светлый, темный, оповещение о высокой плотности, наложение AI (интеллектуальный алгоритм), вертикальное отражение, псевдоцвет и многое другое.
Отображение видеовыхода
Отображает изображения в режиме охраны (пакетные изображения) или в режиме видеонаблюдения.
Распознавание опасных предметов
Система применяет алгоритм Dahua для анализа рентгеновских изображений упаковок и выявления опасных предметов, таких как ножи, жидкости в бутылках, баллоны под давлением, пистолеты и зажигалки. Он также отслеживает опасные предметы с помощью наложения AI, которое может быть помечено разными цветами для обозначения уровней опасности. Поддерживается связь сигналов тревоги, таких как голосовая подсказка, звуковая и световая сигнализация и остановка конвейерной ленты.
Связь отсканированного багажа с людьми
В комплекте камера входа и камера выхода. Система поддерживает запись в реальном времени, а также предлагает хранение и поиск связи между людьми и отсканированным багажом.
Статистика отсканированного багажа
Все результаты обнаружения могут быть сохранены и сгенерированы в виде отчетов, которые можно искать и экспортировать в соответствии с уровнем опасности и временем.
Непрерывное сканирование
Непрерывно сканирует багаж и отображает их изображения, даже если система перезагружается после остановки.
Защита безопасности
Рентгеновская защита выше международного стандарта. Доза утечки составляет менее 0,9 мкЗв/ч.
Места эксплуатации
Интроскоп используется для досмотра сумок, портфелей, почтовых посылок, экспресс-посылок и других мелких посылок. Он применим для использования в правительственных зданиях, судах, прокуратурах, органах общественной безопасности и т.д.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Система | |
Процессор |
2-ядерный процессор Intel |
Оперативная память |
8 Гбайт |
Операционная система |
Встроенная ОС Linux |
Интерфейс пользователя |
Локальный интерфейс (все функции), веб-интерфейс |
Основные параметры | |
Размеры туннеля |
650 мм × 500 мм |
Анодное напряжение рентгеновской трубки |
80 кВ |
Охлаждение рентгеновской трубки |
Замкнутый контур масляного охлаждения с принудительной вентиляцией |
Разрешающая способность |
40 AWG (Ø 0.0787 мм) |
Проникающая способность (сталь) |
8 мм |
Доза рентгеновского излучения |
≤0.9 мкЗв/ч (мкГр/ч) |
Уровень шума |
≤65 дБ |
Скорость конвейера |
0.2 м/с |
Высота конвейера |
примерно 666 мм |
Максимальная нагрузка конвейерной ленты |
80 кг |
Утечка тока |
≤0.25 мА |
Безопасность для фотоматериалов |
ISO 1600 (33 DIN) |
Интеллектуальный анализ | |
Предварительный просмотр |
Отображение в режиме реального времени изображения рентгеновского отсканированного багажа и изображения с камеры; интеллектуальный анализ предметов в реальном времени |
Распознавание предметов |
Распознает предметы и отображает наложение AI (Интеллектуальный алгоритм); окно наложения AI перемещается вместе с багажом |
Типы распознавания |
Распознает 21 тип объектов: пушки, фейерверки, аэрозоли. банки, ножи, топоры, ножницы, лак для ногтей, жидкости в бутылках, стеклянные бутылки, термосы, пластиковые бутылки, наручники, дубинки, кастеты, зажигалки, инструменты, электроника, мобильные телефоны, блоки питания, ноутбуки и зонтики |
Уровни опасности |
Высокий риск, предупреждение и безопасность (поддерживает пользовательскую конфигурацию в соответствии с типами объектов) |
Связь с событием |
Сигнализация ввода-вывода, голосовая подсказка, сигнализация платформы могут быть активированы в зависимости от уровня опасности. |
Хранение изображений |
Хранит до 1 миллиона изображений с информацией об их уровне опасности и типах обнаруженных объектов. Можно просматривать исходные и проанализированные изображения. |
Поиск багажа |
Поиск, воспроизведение и экспорт изображений багажа, и связанные видео по времени, типу объектов и т. д. |
Поиск отчетов |
Генерировать и экспортировать отчеты по времени и типам объектов. |
Резервное копирование |
USB, сеть |
Производительность | |
Автодиагностика |
Автоматически обнаруживает системные сбои и выводит коды ошибок |
Обработка изображения |
Функции улучшения включают в себя цветное/черно-белое, локальное улучшение, суперулучшение, улучшение краев, сканирование изображения, инверсию, усиление проникновения, светлое, темное, оповещение о высокой плотности, наложение AI, вертикальное отражение, псевдоцвет и многое другое. |
Воспроизведение изображения |
Поддерживает воспроизведение 30 изображений |
Масштабирование изображения |
64-кратное увеличение рентгеновского изображения. Перетащите точку фокусировки с помощью мыши или клавиш направления. |
Диагностика устройств |
Поддержка диагностики ключевых компонентов, таких как детектор, двигатель, ИК-датчики |
Конфигурация обнаружения |
Конфигурация ключевых функций; конфигурация отображения изображения (вертикальное переворачивание и максимальное время масштабирования), конфигурация режима сканирования (двойное направление, прямое сканирование), конфигурация счетчика багажа и конфигурация связи человека с багажом |
Базовые параметры | |
Графический вывод |
1-канальный видеовыход HDMI: до 1920 (Г) × 1080 (В) при 60 Гц |
Мониторы |
1 с диагональю 21.5" |
Видеовход (сеть) |
4-канальный вход (макс. 4K); 4-канальный IPC |
Режим записи |
4-канальный вход (макс. 4K); 4-канальный IPC; поддерживает H.265, H.264, PCM и MPEG4 |
Аудиовыход |
1-канальный микрофонный выход (3,5 мм) |
Встроенные диски |
Поддерживает до 6 Т дисков SATA и 1 Т диск стоит по умолчанию |
Порты Ethernet |
1 × RJ-45 10M/100M/1000M самонастраивающиеся Ethernet-порты; 2 порта Ethernet RJ-45 10M/100M |
Интернет-протоколы |
HTTP, HTTPS, TCP/IP, UDP, RTSP, IPv4, NTP, DHCP, DNS, IP-фильтр, IP-поиск (поддержка IP-камер Dahua, DVR и др.) |
Совместимость |
ONVIF, SDK и многое другое |
Интерфейсы | |
Порт RS 232 |
1-канальный порт RS 232 |
Порт питания |
1-канальный порт для питания монитора Выходная мощность 12 В 1 А |
USB-порт |
2-канальный USB3.0 для управления рабочей клавиатурой и мышью |
Порт дисплея |
2-канальные выходы HDMI (один и тот же источник) |
Порт тревоги |
2-канальный тревожный выход; 2-канальный тревожный вход |
Кнопка аварийной остановки |
2 (на корпусе установки) |
Кнопка питания |
1 (на верхней части установки) |
Ключ зажигания |
1 (на верхней части установки) |
Световой индикатор |
На машине: Индикатор питания: постоянно горит зеленым, когда машина работает, и мигает во время обновлений и при возникновении ошибки. Рентгеновские индикаторы: красный свет всегда горит при включении рентгеновского генератора, но не при выключении рентгеновского генератора Индикатор переключателя ключа: зеленый свет всегда горит, когда ключ включен, но не горит, когда ключ выключен |
Физические параметры | |
Электропитание |
220–240 В переменного тока, 50/60 Гц; 100–130 В переменного тока, 50/60 Гц (опционально) |
Типичное энергопотребление |
220 Вт |
Максимальное энергопотребление |
650 Вт |
Интеллектуальное управление температурой |
Определяет температуру материнской платы и жесткого диска и автоматически регулирует скорость вращения вентилятора, обеспечивая стабильную и тихую работу. |
Рабочая температура |
0°C до +45°C |
Рабочая влажность |
0%–95% (без конденсации) |
Температура хранения |
-20°C ~ +70°C |
Влажность хранения |
0% ~ 95% (без конденсата) |
Габариты |
2024 мм × 915.6 мм × 1401,8 мм |
Размер упаковки |
2175 мм × 1195 мм × 1630 мм |
Масса |
Нетто: 420 кг Брутто: 520 кг |
Режим установки |
Напольная |
Размер консоли управления |
1200 мм × 750 мм × 600 мм |
Размеры и вес упаковки консоли управления |
1276 мм × 376 мм × 200 мм, 38,5 кг |
