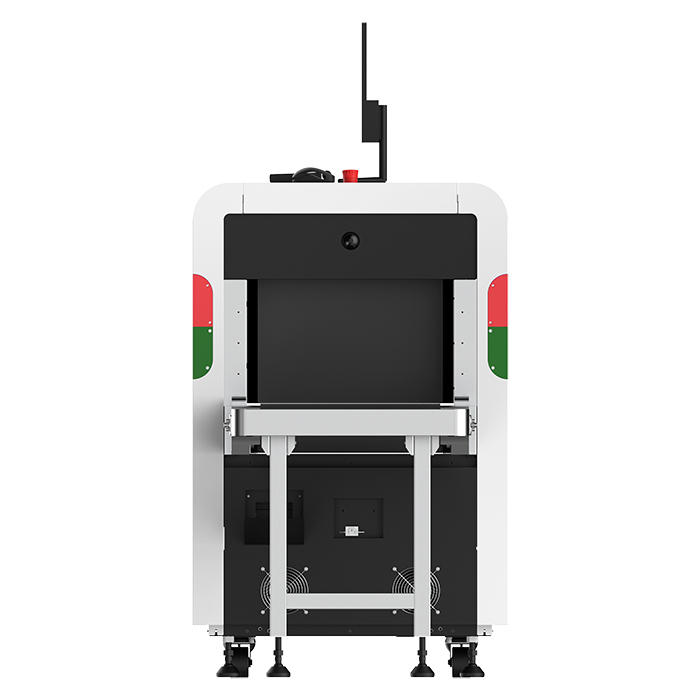

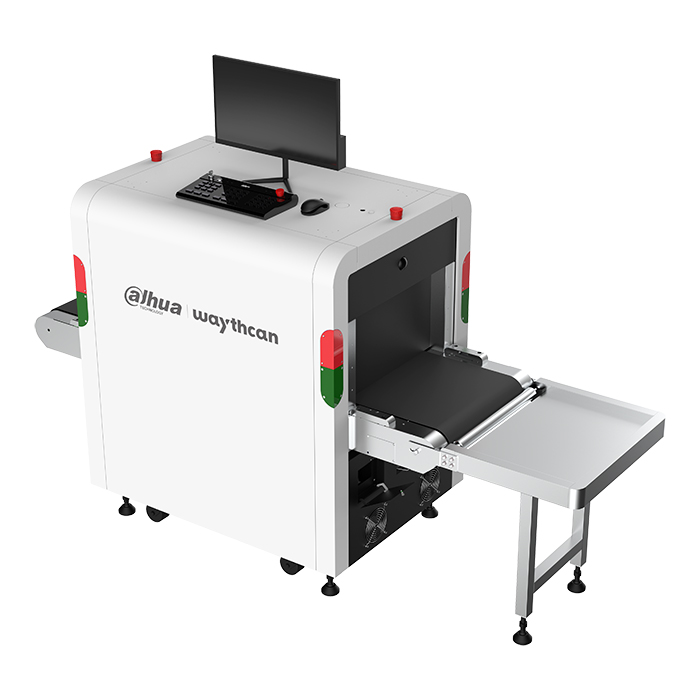

ISC-M5030
ISC-M5030 - это интеллектуальная система для досмотра багажа — это новейшее устройство, использующее рентгеновское излучение для быстрого досмотра багажа и товаров без вскрытия упаковки.
Обзор системы
В интроскопе используется усовершенствованная система обнаружения рентгеновских изображений, которая объединяет полупроводниковые детекторы, технологию цифровой обработки изображений и технологию компьютерного отображения изображений, предоставляет пользователям эффективную, надежную и высококачественную систему обработки изображений с сервисными функциями. Устройство имеет большой объем жесткого диска, способного хранить изображения высокой четкости. Система поддерживает множество функций: распознает запрещенные объекты, подает сигнал тревоги при обнаружении опасных и запрещенных предметов, поддерживает функцию взаимосвязи человека с его багажом. Схема работы проста и удобна для пользователя.
Интеллектуальная рентгенотелевизионная установка предназначена для досмотра багажа в аэропортах, на железнодорожных станциях, автовокзалах, станциях метро, в государственных учреждениях, выставочных центрах и т.д.
Особенности системы
- Использует рентгеновские лучи для создания изображений упакованных предметов, проходящих по конвейерной ленте, проверяя форму и размер упакованных предметов
- Отображает отсканированное изображение в улучшенном качестве
- Поддерживает режим проверки безопасности и режим видеонаблюдения
- Распознает опасные и запрещенные предметы на отсканированных изображениях
- Возможна установка уровней опасности для подозрительных предметов: привязка сигнала тревоги, голосовые сообщения, звуковая и световая сигнализации, остановка конвейерной ленты
- Отображает наложение индикации на подозрительные объекты. Окно наложения индикации перемещается вместе с изображением багажа
- Все результаты обнаружения могут быть сохранены и сгенерированы в виде отчетов, которые можно искать и экспортировать в соответствии с уровнем опасности и временем
- 2 встроенные камеры, которые следят за входом и выходом багажа и процессом досмотра
- Возможность добавить IP-камеру по питанию PoE для живого видео, хранения и воспроизведения. Камеры контролируют всю проверку безопасности
- Аварийные сигналы инициируются системными ошибками, такими как отсутствие жесткого диска, ошибка хранения, конфликт IP-адресов и конфликт MAC-адресов
- Поддерживает управление пространством для хранения жестких дисков и расширенные возможности управления, такие как конфигурация RAID (RAID0/1/5); обеспечивает безопасность данных
- Поддерживает управление группами пользователей и настройку нескольких полномочий; поддерживает пользовательскую функцию, настройку разрешений и паролей
- Наличие функций поиска активных пользователей, автодиагностики, обновление ПО и журналирование
Функции
Распознавание опасных предметов
Система применяет алгоритм Dahua для анализа рентгеновских изображений багажа и выявления опасных предметов, таких как ножи, жидкости в бутылках, аэрозольные баллончики, пистолеты и зажигалки. Система также отслеживает опасные предметы, которые будут помечены разными цветами для обозначения уровней опасности.
Улучшение рентгеновского изображения
Применяя алгоритм Dahua, происходит улучшение изображения багажа с помощью различных эффектов, чтобы операторы могли лучше анализировать элементы. Функции улучшения включают цветное/черно-белое, локальное улучшение, суперулучшение, улучшение краев, сканирование изображения, индикация органических веществ, металла, инверсию, высокое и низкое энергетическое улучшение. Оповещение об угрозе плотности Z7 /Z8/Z9, предупреждение высокой плотности, вертикальное отражение, псевдоцвет и многое другое
Рендеринг рентгеновского изображения
Используется алгоритм Dahua для рендеринга изображений багажа и его содержимого, отображаются формы и материалы, из которых они изготовлены. Визуализированные изображения отражают степень поглощения рентгеновского излучения и состав материала. Чтобы лучше идентифицировать опасные предметы, сканируемые объекты будут разделены на органические вещества, смеси и неорганические вещества и отмечены оранжевым, зеленым и синим цветом соответственно, в зависимости от их состава.
Непрерывное сканирование
Непрерывно сканирует багаж и отображает содержимое, даже если система перезагружается после остановки.
Видеовыход
Отображает изображения в режиме видеонаблюдения и в режиме досмотра.
Статистика обнаружения
Все результаты обнаружения могут быть сохранены и сгенерированы в виде отчетов, которые можно искать и экспортировать в соответствии с уровнем опасности и временем.
Взаимосвязь человека с его багажом
В комплекте камера входа и камера выхода. Система поддерживает запись в реальном времени, а также предлагает хранение и поиск связи между людьми и их багажом.
Защита безопасности
Рентгеновская защита выше международного стандарта. Мощность дозы утечки составляет менее 0,9 мкЗ/ч.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
| Система | |
| Процессор | 2-ядерный процессор Intel |
| Оперативная память | 8 Гбайт |
| Операционная система | Встроенная ОС Linux |
| Интерфейс пользователя | Локальный интерфейс (все функции), веб-интерфейс |
| Основные параметры | |
| Размеры туннеля | 500 мм × 300 мм |
| Анодное напряжение рентгеновской трубки | 160 кВ |
| Охлаждение рентгеновской трубки | Замкнутый контур масляного охлаждения с принудительной вентиляцией |
| Разрешающая способность (проволока) | Ø 0.1 мм (калибр 38 AWG) |
| Проникающая способность (сталь) | 36 мм (обычно), 34 мм (гарантированно) |
| Доза рентгеновского излучения | ≤0.9 мкЗв/ч (мкГр/ч) |
| Уровень шума | ≤65 дБ |
| Скорость конвейера | 0.2 м/с |
| Высота конвейера | примерно 665 мм |
| Максимальная нагрузка конвейерной ленты | 150 кг |
| Утечка тока | ≤0.25 мА |
| Безопасность для фотоматериалов | ISO 1600 (33 DIN) |
| Видеоаналитика | |
| Просмотр | Отображение в реальном времени рентгеновского и обычного изображения багажа; интеллектуальное распознавание предметов |
| Распознавание предметов | Индикация распознанных предметов, которая перемещается вместе с ними на изображении |
| Распознаваемые предметы | 22 типа: пистолет, петарда, аэрозольный баллончик, нож, топор, ножницы, жидкость для зажигалок, лак для ногтей, стеклянная бутылка, термос, пластиковая бутылка, наручники, дубинка, кастет, зажигалка, инструменты, электроника, внешний аккумулятор, ноутбуки и зонтики |
| Уровни угрозы | Высокий риск, предупреждение, безопасно (поддерживается конфигурирование пользовательского уровня в соответствие с типами предметов) |
| Тревожные реакции | Переключение тревожного выхода, голосовое сообщение, передача тревоги в программную платформу и сообщение на экране настраиваются в зависимости от уровня угрозы |
| Хранение изображений | Хранится до 1 млн. изображений с информацией об уровне угрозы и типах обнаруженных предметов; возможен просмотр как исходных, так и обработанных изображений |
| Изображения багажа | Поиск, воспроизведение и экспорт изображений багажа и связанного видео с фильтром по времени, типам предметов и т. д. |
| Отчеты | Подготовка и экспорт отчетов по времени и типам предметов |
| Копирование | USB, сеть |
| Производительность | |
| Автодиагностика | Автоматически обнаруживает системные сбои и выводит коды ошибок |
| Функции обработки изображения | Цветной/черно-белый режим, локальное улучшение, супер-улучшение, усиление краев, сканирование изображения, индикация органики, индикация металлов, смешанная индикация, инверсия, высокоэнергетическое улучшение, низкоэнергетическое улучшение, осветление, затемнение, тревога по плотности материала Z7/Z8/Z9, тревога при высокой плотности материала, наложение видеоаналитики, вертикальный поворот, псевдоцвета и т. д. |
| Воспроизведение изображений | Поддержка воспроизведения 30 изображений |
| Увеличение изображений | Максимально 64-кратное увеличение рентгеновского изображения. Позиционирование центральной точки увеличения мышью или клавишами со стрелками. |
| Диагностика устройств | Поддержка диагностики ключевых компонентов, таких как рентгеновский детектор, двигатель, ИК-датчики и специальная клавиатура |
| Конфигурирование | Конфигурирование основных функций, конфигурирование отображения (вертикальный поворот, максимальное увеличение), конфигурирование режима сканирования (сканирование в обоих направлениях, сканирование в прямом направлении, сканирование в обратном направлении, постоянное сканирование и режим энергосбережения), конфигурирование счетчика багажа и конфигурирование привязки багажа к человеку |
| Базовые параметры | |
| Видеовыходы | 2 DVI (1920×1080 @ 60 Гц) |
| Мониторы | 1 с диагональю 21.5" |
| IP-каналы | 12 (разрешение до 8 Мп); 8 IP-видеокамер + 4 PoE (2 PoE по умолчанию) |
| Сжатие | H.265, H.264, PCM, MPEG-4 |
| Внутренние накопители | До 4 накопителей SATA объемом до 10 Тбайт каждый, 1 жесткий диск объемом 4 Тбайт по умолчанию |
| Управление хранением | Одиночный режим; RAID 0/1/5 (рекомендуются диски корпоративного уровня); глобальный режим горячего резерва |
| Ethernet | 1 RJ-45 (10 Мбит/с, 100 Мбит/с, 1000 Мбит/с), 4 RJ-45 (PoE, 10 Мбит/с, 100 Мбит/с) |
| Сетевые протоколы | HTTP, HTTPS, TCP/IP, UDP, RTSP, IPv4, NTP, DHCP, DNS, IP-фильтр, поиск в сети (поддержка IP-видеокамер Dahua, DVR, NVS…) |
| Совместимость | ONVIF, SDK… |
| Интерфейсы | |
| RS-232 | 1 (для клавиатуры) |
| Выходы питания | 1 (для мониторов) |
| USB | 2 USB 3.0 |
| Видеовыходы | 2 DVI |
| Кнопки экстренной остановки | 2 (на установке) |
| Кнопка питания | 1 (на верхней панели установки) |
| Главный переключатель | 1 (на верхней панели установки) |
| Индикация | На установке: Индикатор питания: горит зеленым при работе установки и мигает при обновлении программного обеспечения или при ошибке Индикатор рентгеновского излучения: горит красным при включении рентгена, погашен при выключении Индикатор кнопки питания: горит зеленым, когда нажата кнопка питания на специальной клавиатуре; погашен, когда установка выключена |
| Физические параметры | |
| Питание | 220 В ~ 240 В (AC), 50/60 Гц 100 В ~ 130 В (AC), 50/60 Гц (опционально) |
| Потребляемая мощность | 450 Вт (обычно) 1.5 кВт (максимально) |
| Интеллектуальный контроль температуры | Мониторинг температуры системной платы и жесткого диска с автоматическим управлением скоростью вентилятора для стабильной и бесшумной работы |
| Рабочая температура | 0°C ~ +45°C |
| Рабочая влажность | 0% ~ 95% (без конденсата) |
| Температура хранения | -20°C ~ +70°C |
| Влажность хранения | 0% ~ 95% (без конденсата) |
| Размеры | 1664 мм x 765.6 мм x 1202 мм 1805 мм x 1026 мм x 1425 мм (в упаковке) |
| Масса | Нетто: 430 кг Брутто: 490 кг |
| Установка | Напольная |
|
|
