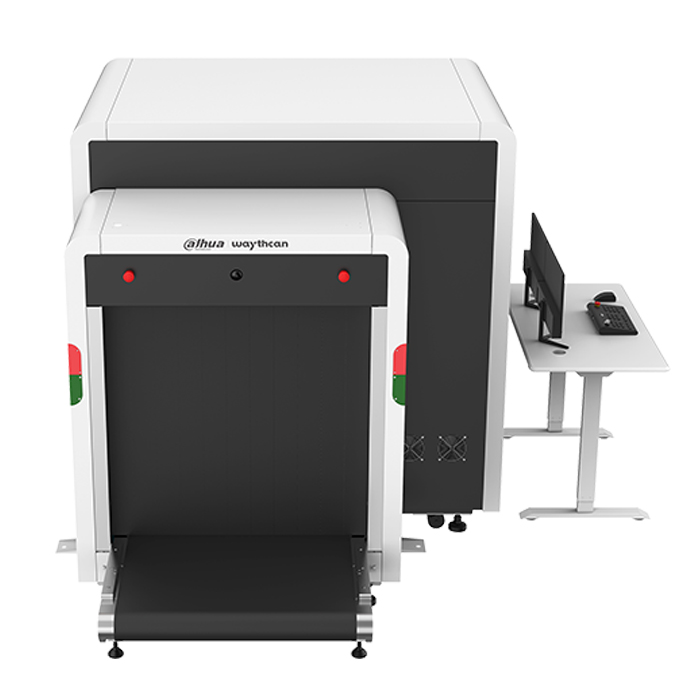

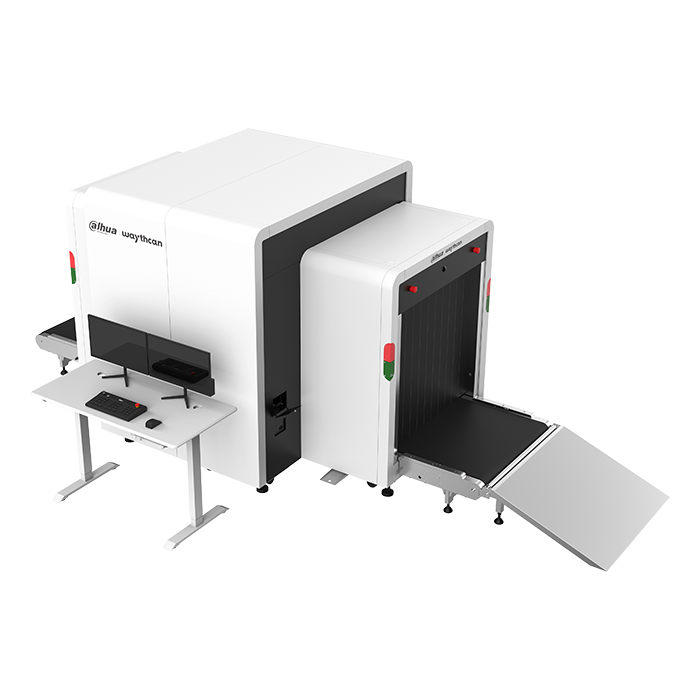

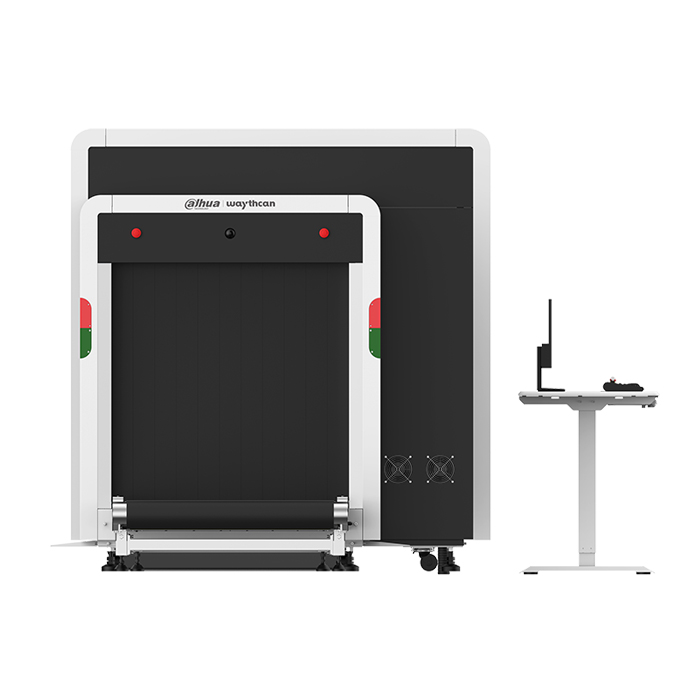

ISC-M100100D
Интеллектуальная система для досмотра багажа ISC-M100100D - это новейшее устройство, использующее рентгеновское излучение для быстрого досмотра багажа и товаров без вскрытия упаковки.
Рентгенотелевизионная установка предназначена для досмотра багажа на железнодорожных станциях, в аэропортах, грузовых терминалах, автовокзалах и т.д.
Особенности системы
- Использует рентгеновские лучи для создания изображений упакованных предметов, проходящих по конвейерной ленте, проверяя форму и размер упакованных предметов
- Отображает отсканированное изображение в улучшенном качестве
- Поддерживает режим проверки безопасности и режим видеонаблюдения
- Распознает опасные и запрещенные предметы на отсканированных изображениях
- Все результаты обнаружения могут быть сохранены и сгенерированы в виде отчетов, которые можно искать и экспортировать в соответствии с уровнем опасности и временем
- 2 встроенные камеры, которые следят за входом и выходом багажа и процессом досмотра
- Возможность добавить IP-камеру по питанию PoE для живого видео, хранения и воспроизведения. Камеры контролируют всю проверку безопасности
- Аварийные сигналы инициируются системными ошибками, такими как отсутствие жесткого диска, ошибка хранения, конфликт IP-адресов и конфликт MAC-адресов
- Поддерживает управление пространством для хранения жестких дисков и расширенные возможности управления, такие как конфигурация RAID (RAID0/1/5); обеспечивает безопасность данных
- Поддерживает управление группами пользователей и настройку нескольких полномочий; поддерживает пользовательскую функцию, настройку разрешений и паролей
- Наличие функций поиска активных пользователей, автодиагностики, обновление ПО и журналирование
- Формирование проникающих изображений полосы контроля под разными углами
- Одновременное формирование изображений с двойным обзором
- Алгоритмы ИИ позволяют распознавать запрещенные предметы по двум срезам
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
|
Процессор |
4-х ядерный процессор Intel |
|
|
ОЗУ |
8 Гб |
|
|
Операционная система |
Встроенная |
|
|
ОС |
Linux |
|
|
Пользовательский интерфейс |
Локальный графический интерфейс (полные функции); веб интерфейс |
|
|
Размер туннеля |
1000 мм × 1000 мм |
|
|
Рентгеновский генератор |
Двойной просмотр |
|
|
Анодное напряжение рентгеновской трубки |
160 кВ |
|
|
Охлаждение рентгеновской трубки |
Герметичная масляная ванна с принудительной подачей воздуха |
|
|
Разрешение провода |
38 AWG (0,1 мм) |
|
|
Проникновение (сталь) |
36 мм |
|
|
Мощность дозы утечки |
≤ 0,9 мкЗв / ч (мкГр / ч) |
|
|
Уровень шума |
≤ 65 дБ |
|
|
Скорость конвейера |
0,2 м / с |
|
|
Высота конвейера |
ок. 300 мм |
|
|
Максимальная нагрузка на ленту |
250 кг |
|
|
Текущая утечка |
≤ 0,25 мА |
|
|
Источник питания |
220–240 В переменного тока, 50/60 Гц; 100–130 В переменного тока, 50/60 Гц (опционально) |
|
|
Типичная потребляемая мощность |
1 кВт |
|
|
Максимальная потребляемая мощность |
1,5 кВт |
|
|
Интеллектуальный контроль температуры |
Автоматическая регулировка скорости вращения вентилятора, для стабильной и бесшумной работы. Определение температуры материнской платы и жесткого диска |
|
|
Рабочая Температура |
От 0 ° C до +45 ° C (от 32 ° F до +113 ° F) |
|
|
Влажность при эксплуатации |
0% –95% (относительная влажность), без конденсации |
|
|
Температура хранения |
От –20 ° C до +70 ° C |
|
|
Влажность при хранении |
0% –95% (относительная влажность), без конденсации |
|
|
Габаритные размеры |
3910 мм × 1790 мм × 1865 мм |
|
|
Размер посылки |
2965 мм × 2140 мм × 2218 мм |
|
|
Масса нетто |
1400 кг |
|
|
Общий вес |
1600 кг |
|
|
Режим установки |
Напольный монтаж |
|
|
Размер консоли управления |
1200 мм × 750 мм × 600 мм |
|
|
Размер и вес упаковки консоли управления |
1276 мм × 376 мм × 200 мм, 38,5 кг |
|
|
Видеоаналитика |
||
|
Просмотр |
Отображение в реальном времени рентгеновского и обычного изображения багажа; интеллектуальное распознавание предметов; одновременное отображение в двух плоскостях |
|
|
Распознавание предметов |
Индикация распознанных предметов, которая перемещается вместе с ними на изображении |
|
|
Распознаваемые предметы |
22 типа: пистолет, петарда, аэрозольный баллончик, нож, топор, ножницы, жидкость для зажигалок, лак для ногтей, стеклянная бутылка, термос, пластиковая бутылка, наручники, дубинка, кастет, зажигалка, инструменты, электроника, внешний аккумулятор, ноутбуки и зонтики |
|
|
Уровни угрозы |
Высокий риск, предупреждение, безопасно (поддерживается конфигурирование пользовательского уровня в соответствие с типами предметов) |
|
|
Тревожные реакции |
Переключение тревожного выхода, голосовое сообщение, передача тревоги в программную платформу и сообщение на экране настраиваются в зависимости от уровня угрозы |
|
|
Хранение изображений |
Хранится до 1 млн. изображений с информацией об уровне угрозы и типах обнаруженных предметов; возможен просмотр как исходных, так и обработанных изображений |
|
|
Изображения багажа |
Поиск, воспроизведение и экспорт изображений багажа и связанного видео с фильтром по времени, типам предметов и т. д. |
|
|
Отчеты |
Подготовка и экспорт отчетов по времени и типам предметов |
|
|
Копирование |
USB, сеть |
|
|
Производительность |
||
|
Автодиагностика |
Автоматически обнаруживает системные сбои и выводит коды ошибок |
|
|
Функции обработки изображения |
Цветной/черно-белый режим, локальное улучшение, супер-улучшение, усиление краев, сканирование изображения, индикация органики, индикация металлов, смешанная индикация, инверсия, высокоэнергетическое улучшение, низкоэнергетическое улучшение, осветление, затемнение, тревога по плотности материала Z7/Z8/Z9, тревога при высокой плотности материала, наложение видеоаналитики, вертикальный поворот, псевдоцвета и т. д. |
|
|
Воспроизведение изображений |
Поддержка воспроизведения 30 изображений |
|
|
Увеличение изображений |
Максимально 64-кратное увеличение рентгеновского изображения. Позиционирование центральной точки увеличения мышью или клавишами со стрелками. |
|
|
Диагностика устройств |
Поддержка диагностики ключевых компонентов, таких как рентгеновский детектор, двигатель, ИК-датчики и специальная клавиатура |
|
|
Конфигурирование |
Конфигурирование основных функций, конфигурирование отображения (вертикальный поворот, максимальное увеличение), конфигурирование режима сканирования (сканирование в обоих направлениях, сканирование в прямом направлении, сканирование в обратном направлении, постоянное сканирование и режим энергосбережения), конфигурирование счетчика багажа и конфигурирование привязки багажа к человеку |
|
|
Базовые параметры |
||
|
Видеовыходы |
2 DVI (1920×1080 @ 60 Гц) |
|
|
Мониторы |
2 с диагональю 21.5" |
|
|
IP-каналы |
12 (разрешение до 8 Мп); 8 IP-видеокамер + 4 PoE (2 PoE по умолчанию) |
|
|
Сжатие |
H.265, H.264, PCM, MPEG-4 |
|
|
Внутренние накопители |
До 4 накопителей SATA объемом до 10 Тбайт каждый, 1 жесткий диск объемом 4 Тбайт по умолчанию |
|
|
Управление хранением |
Одиночный режим; RAID 0/1/5 (рекомендуются диски корпоративного уровня); глобальный режим горячего резерва |
|
|
Ethernet |
1 RJ-45 (10 Мбит/с, 100 Мбит/с, 1000 Мбит/с), 4 RJ-45 (PoE, 10 Мбит/с, 100 Мбит/с) |
|
|
Сетевые протоколы |
HTTP, HTTPS, TCP/IP, UDP, RTSP, IPv4, NTP, DHCP, DNS, IP-фильтр, поиск в сети (поддержка IP-видеокамер Dahua, DVR, NVS…) |
|
|
Совместимость |
ONVIF, SDK… |
|
|
Интерфейсы |
||
|
RS-232 |
1 (для клавиатуры) |
|
|
Выходы питания |
2 (для мониторов) |
|
|
USB |
2 USB 3.0 |
|
